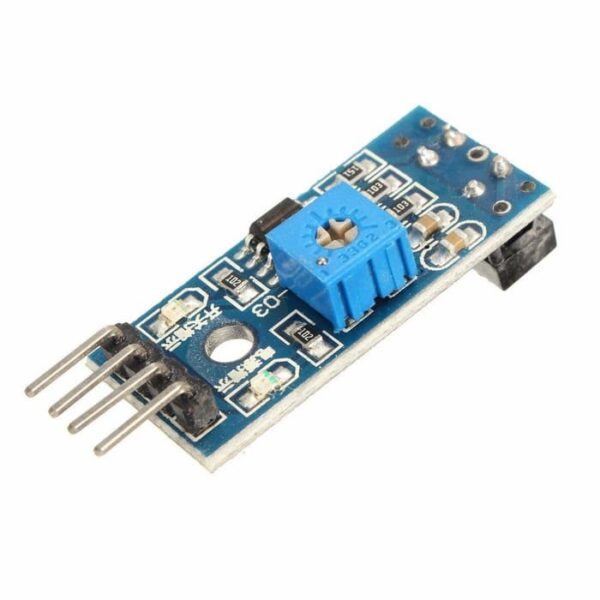

TCRT5000 infrared Obstacle avoidance track sensor module Smart Car

TCRT5000 Infrared Obstacle Avoidance track sensor Module Smart Car
TCRT5000 Infrared Obstacle Avoidance track sensor Module Smart Car

Fitur modul:

Menggunakan sensor pantulan inframerah TCRT5000
Uji jarak refleksi: 1mm sampai 25mm
Opsi Digital Out dr keluaran komparator dan Analog Out bentuk gelombang sinyal.
Driver kuat dr konsumsi daya 15mA.

Infrared Barrier Sensor Module
Fungsi :
-Mendeteksi keberadaan benda di depan sensor (Proximity/Avoidance Sensor)
-Membedakan Warna Hitam dan Putih saat digunakan untuk Line Follower

Aplikasi :
-Robot Avoider
-Robot Maze Solving
-Robot Line Follower

Tutorial Arduino :

Dengan setting potensiometer presisi disesuaikan untuk menyesuaikan sensitivitas.

Tegangan kerja 3.3V sampai 5V.

Bentuk keluaran: output saklar digital (0 dan 1)
Memiliki lubang baut yang tetap, pemasangannya mudah.

PCB papan kecil ukuran: 3.2cm x 1.4cm

LM393, menggunakan komparator tegangan lebar

Fungsi modul diperkenalkan:

TCRT5000 sensor dioda emisi inframerah terus-menerus meluncurkan inframerah,
Sinar inframerah dipancarkan saat intensitas pantulan pantulan belum tercermin atau tidak cukup besar,
triode yang diaktifkan cahaya telah di off negara,
akhir keluaran modul saat ini untuk tingkat tinggi,
menunjukkan dioda telah memadamkan keadaan;
Benda yang terdeteksi muncul dalam lingkup pengujian,
Cahaya inframerah dipantulkan kembali dan kekuatannya cukup besar,
saturasi trioda yang menyala,
Pada saat ini output dari modul untuk tingkat rendah, menginstruksikan lampu dioda.

Features :
Supply Voltage: 3.3V~5V
Detect distance: 1mm-8mm
Digital Outputs HIGH when objects detected
On-board indicator LED to show the results
On-board potentiometer to adjust the sensitivity
On-board LM393 chip
